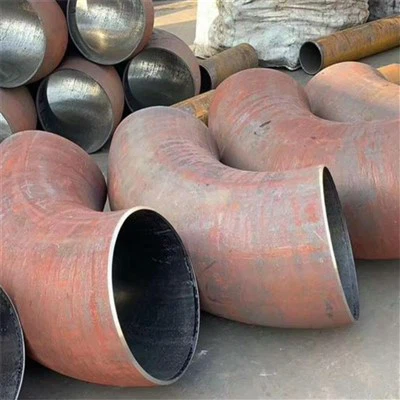

ASTM A234 WP9 Μπλουζ συγκόλλησης με πισινό, Κάμψη, Αγκώνες
Το ASTM A234 είναι μια τυπική προδιαγραφή για εξαρτήματα σωλήνων από σφυρήλατο ή σφυρήλατο χάλυβα, συμπεριλαμβανομένων υλικών από άνθρακα και κράματος χάλυβα κατάλληλα για περιβάλλοντα μεσαίας και υψηλής θερμοκρασίας.
Προμηθευτής ASTM A234 WP9 Μπλουζάκι συγκόλλησης με άκρη, κάμψη, αγκώνες-GNEE
Το ASTM A234 είναι μια τυπική προδιαγραφή για εξαρτήματα σωλήνων από σφυρήλατο ή σφυρήλατο χάλυβα, συμπεριλαμβανομένων υλικών από άνθρακα και κράματος χάλυβα κατάλληλα για περιβάλλοντα μεσαίας και υψηλής θερμοκρασίας. Αυτά τα εξαρτήματα περιλαμβάνουν μπλουζάκια, ομόκεντρους μειωτήρες, έκκεντρους μειωτήρες, αγκώνες 5D/6D, κάμψεις, πτερύγια, βύσματα, σταυρωτά μπλουζάκια, καπάκια και δέκτες για χρήση σε σωληνώσεις πίεσης και κατασκευή δοχείων πίεσης σε μέτριες και υψηλές θερμοκρασίες. Η προδιαγραφή ASTM A234 έχει πολλούς βαθμούς, με το WP9 να είναι το πιο πολυάριθμο. Το γράμμα P αντιπροσωπεύει τον αριθμό του υλικού του κράματος. Τα εξαρτήματα σωλήνων από κράμα χάλυβα ASTM A234 WP9 είναι ένα από τα ευρέως χρησιμοποιούμενα εξαρτήματα σωλήνων της σειράς χρωμίου-μολυβδαινίου. Όταν τα εξαρτήματα είναι συγκολλημένης κατασκευής, το γράμμα "W" πρέπει να προστίθεται στα σύμβολα του ανωτέρω βαθμού και σήμανσης.
Προδιαγραφή: ASTM A234 / ASME SA234
Ισοδύναμο υλικό: GB Cr9Mo
Μέγεθος : 1/8″-48″ (Ευρωπαίος αγωγός χωρίς ραφές / Συγκολλημένος / Κατασκευασμένος αγκώνας)
Διαστάσεις: ANSI/ASME B16.9, B16.28, MSS-SP-43.
Πάχος: Πρόγραμμα 5S, 10S, 20S, S10, S20, S30, STD, S40, S60, XS, S80, S100, S120, S140, XXS κ.λπ.
ASTM A234 WP9 Χημική Σύνθεση:
|
C |
Μν |
P |
S |
Σι |
Cr |
Μο |
|
Μικρότερο ή ίσο με 0.15 |
Μικρότερο ή ίσο με 0.6 |
Μικρότερο ή ίσο με 0.03 |
Μικρότερο ή ίσο με 0.03 |
1.0 |
8-10 |
0.9-1.10 |
Μηχανικές ιδιότητες ASTM A234 WP9:
|
Αντοχή εφελκυσμού |
Ισχύς απόδοσης (0.2%Offset) |
Επιμήκυνση |
Σκληρότητα |
|
380 MPA |
585 MPA |
Μεγαλύτερο ή ίσο με 30 |
217 HB |
Πίνακας διαστάσεων εξαρτημάτων ASTM A234 WP9
| Ονομαστικός | Εξω απο | Επιστροφές 180 μοιρών | Αγκώνες 90 μοιρών | Αγκώνες 45 μοιρών | ||||
| Σωλήνας | Διάμετρος | |||||||
| Μέγεθος | ||||||||
| (ίντσες) | Μακρά ακτίνα | Μακρά ακτίνα | Μικρή ακτίνα | Μακρά ακτίνα | ||||
| (χιλ.) | (ίντσες) | Κέντρο σε Κέντρο | Πίσω με πρόσωπο | Κέντρο με Πρόσωπο | Κέντρο με Πρόσωπο | Κέντρο με Πρόσωπο | Ακτίνα κύκλου | |
| (ίντσες) | (ίντσες) | (ίντσες) | (ίντσες) | (ίντσες) | (ίντσες) | |||
| 1/2 | 21.3 | 0.84 | 2 | 1 7/8 | 1 1/2 | – | 5/8 | |
| 2 | 60.3 | 2.375 | 6 | 4 3/16 | 3 | 2 | 1 3/8 | 4 |
| 2 1/2 | 73 | 2.875 | 7 1/2 | 5 3/16 | 3 3/4 | 2 1/2 | 1 3/4 | 5 |
| 3/4 | 26.7 | 1.05 | 2 1/4 | 1 11/16 | 1 1/8 | – | 7/16 | |
| 1 | 33.4 | 1.315 | 3 | 2 3/16 | 1 1/2 | 1 | 7/8 | |
| 1 1/4 | 42.2 | 1.66 | 3 3/4 | 2 3/4 | 1 7/8 | 1 1/4 | 1 | |
| 1 1/2 | 48.3 | 1.9 | 4 1/2 | 3 1/4 | 2 1/4 | 1 1/2 | 1 1/8 | 3 |
| 3 | 88.9 | 3.5 | 9 | 6 1/4 | 4 1/2 | 3 | 2 | 6 |
| 8 | 219.1 | 8.625 | 24 | 16 5/16 | 12 | 8 | 5 | 12 |
| 10 | 273.1 | 10.75 | 30 | 20 3/8 | 15 | 10 | 6 1/4 | 15 |
| 3 1/2 | 101.6 | 4 | 10 1/2 | 7 1/4 | 5 1/4 | 3 1/2 | 2 1/4 | 7 |
| 4 | 114.3 | 4.5 | 12 | 8 1/4 | 6 | 4 | 2 1/2 | 8 |
| 5 | 141.3 | 5.563 | 15 | 10 5/16 | 7 1/2 | 5 | 3 1/8 | 10 |
| 6 | 168.3 | 6.625 | 18 | 12 5/16 | 9 | 6 | 3 3/4 | 12 |
| 12 | 323.9 | 12.75 | 36 | 24 3/8 | 18 | 12 | 7 1/2 | 18 |
Τα εξαρτήματα σωλήνων ASTM A234 WP9 από κράμα χάλυβα χρησιμοποιούνται ευρέως σε βιομηχανικούς τομείς όπως χημικός εξοπλισμός, κατασκευή λεβήτων και εναλλάκτη, εξόρυξη, διυλιστήρια, επιχειρήσεις κοινής ωφέλειας, διυλιστήρια και άλλες βιομηχανίες.
Δημοφιλείς Ετικέτες: astm a234 wp9 μπλουζάκι συγκόλλησης πισινών, κάμψη, αγκώνες, Κίνα astm a234 wp9 συγκόλληση μπλουζών με άκρη, κάμψη, κατασκευαστές αγκώνων, προμηθευτές, εργοστάσιο
